Разрядник вентильный облегченный РВО-10 У1
Разрядники РВО-10 У1 предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования в сетях переменного тока частотой 50 Гц напряжением 10 кВ. Разрядники РВО-10 У1 изготавливаются для сетей с любой системой заземления нейтрали.

Структура условного обозначения разрядника РВО-10 У1
Р - разрядник
В - вентильный
О - облегченный
10 - класс напряжения сети, кВ
У - климатическое исполнение по ГОСТ 15150-69
1 - категория размещения по ГОСТ 15150-69
Наличие буквы "Н" в маркировке разрядника означает, что данный разрядник повышенной надежности и долговечности.

Описание разрядника РВО-10 У1

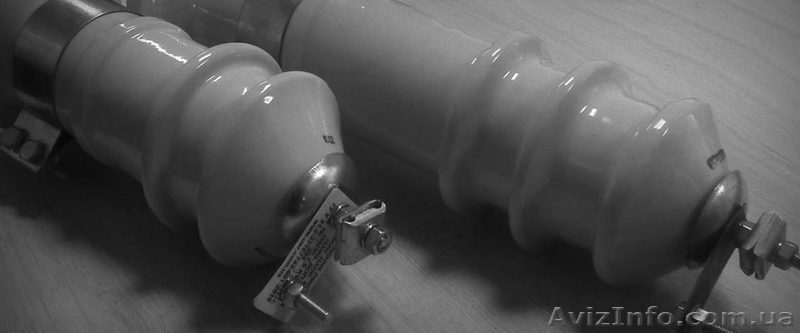

Разрядник вентильный РВО-10 представляет собой защитный аппарат опорно-подвесного исполнения, содержащий последовательно соединенные искровые промежутки и резисторы, заключенные в герметичный фарфоровый корпус, надежно защищающий внутренние элементы разрядника от воздействия внешней среды в течение всего срока эксплуатации.

Защитное действие разрядника обусловлено нелинейной вольтамперной характеристикой резистора, а именно резким уменьшением его сопротивления при импульсных перенапряжениях. Поэтому при появлении опасного для изоляции электрооборудования импульсе перенапряжения через разрядник протекает значительный импульсный ток, а напряжение сети снижается до уровня, безопасного для изоляции защищаемого оборудования.
